Printplaat camera kiezen voor een slim productontwerp

Een printplaat camera lijkt misschien een klein onderdeel, maar hij bepaalt vaak hoe bruikbaar een slim product uiteindelijk wordt. De sensor, lens, aansluiting en printplaatlayout moeten passen bij de ruimte in de behuizing, de software en het soort beeld dat je nodig hebt.

Waaruit bestaat een camera PCB

Een camera PCB bestaat uit meer dan alleen een beeldsensor op een printplaat. Optica, elektronica, connectoren en mechanische inpassing werken samen. Als één onderdeel niet goed aansluit op de rest, zie je dat terug in onscherp beeld, storingen, warmte of lastige montage.

Beeldsensor voor de opnamekwaliteit

De beeldsensor zet licht om in digitale beeldinformatie. Hij heeft veel invloed op scherpte, ruis, kleurweergave en prestaties bij weinig licht. In veel compacte producten wordt een CMOS-sensor gebruikt, omdat die klein, zuinig en betaalbaar is.

• Megapixels: bepalen hoeveel beeldinformatie beschikbaar is.
• Pixelgrootte: heeft invloed op lichtgevoeligheid en ruis.
• Dynamisch bereik: helpt bij tegenlicht of grote verschillen tussen licht en donker.

Lens en focus voor scherp beeld

De lens bepaalt hoe het licht op de sensor valt. Daardoor heeft hij direct invloed op kijkhoek, scherpte, vervorming en focusafstand. Een goede sensor levert weinig op als de lens niet bij de toepassing past.

Voor een videodeurbel is vaak een brede lens handig. Voor productcontrole in een machine werkt een smallere lens meestal beter, omdat details dan groter en rustiger in beeld komen. Vaste focus is eenvoudig en robuust; autofocus is nuttig als de afstand tot het onderwerp sterk wisselt.

Connectoren voor data en voeding

Connectoren verbinden de camera PCB met de rest van het apparaat. Via deze aansluiting lopen meestal beelddata, voeding en soms stuursignalen. In dunne of compacte behuizingen worden vaak flexkabels of board-to-board connectoren gebruikt.

Let niet alleen op het formaat van de connector. Een extreem kleine aansluiting bespaart ruimte, maar kan montage of service lastiger maken. In industriële toepassingen is mechanische stevigheid belangrijker, omdat trillingen en langdurig gebruik meer van de verbinding vragen.

Interface voor communicatie met het systeem

De interface bepaalt hoe de camera communiceert met de processor, microcontroller of host. Veelgebruikte keuzes zijn MIPI, USB en CSI. De beste optie hangt af van de beschikbare hardware, datasnelheid, driverondersteuning en kabellengte.

Printplaatlayout voor formaat en montage

De printplaatlayout bepaalt waar sensor, connectoren, componenten en montagegaten zitten. Bij een printplaat camera telt elke millimeter, vooral als de lens precies achter een venster in de behuizing moet vallen.

Een goede layout houdt rekening met signaalintegriteit, warmteafvoer, kabelrichting en mechanische belasting. Dat voorkomt dat een camera technisch goed is, maar in het eindproduct toch niet netjes past.

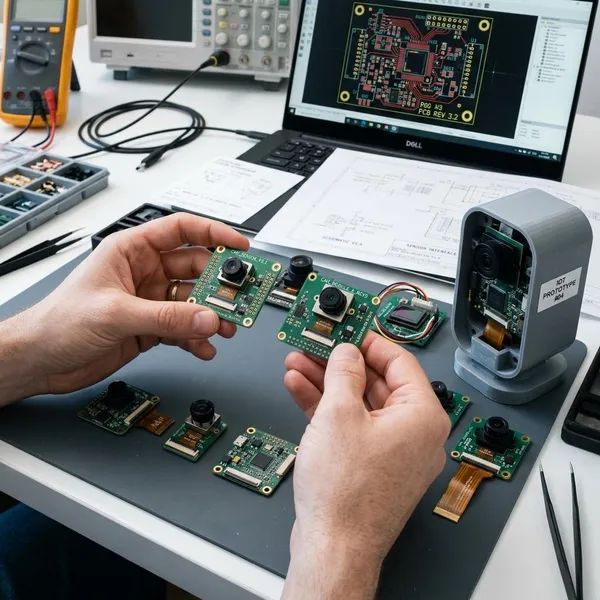

Welke specificaties zijn belangrijk bij een printplaat camera

De belangrijkste specificaties hangen af van het doel van het product. Een camera voor live beeld in een app vraagt andere keuzes dan een camera voor inspectie, herkenning of een batterijgevoed apparaat.

Resolutie voor het gewenste detail

Resolutie bepaalt hoeveel detail de camera kan vastleggen. Voor eenvoudige bewegingsdetectie kan een lagere resolutie voldoende zijn. Voor gezichten, documenten, codes of kleine productfouten is vaak minimaal 1080p nodig.

Meer resolutie betekent niet automatisch beter beeld. De lens, sensor, lichtsituatie en processor moeten het detail ook kunnen benutten. Hogere resolutie vraagt bovendien meer bandbreedte, opslag en rekenkracht.

Sensorformaat voor lichtgevoeligheid

Een grotere sensor kan meestal meer licht opvangen en geeft daardoor rustiger beeld bij weinig licht. Dat is nuttig bij babyfoons, beveiligingsproducten, deuropstellingen en apparaten die binnenshuis werken zonder vaste verlichting.

De keerzijde is dat een grotere sensor vaak meer ruimte vraagt en een passende lens nodig heeft. In een extreem compact product kan een kleinere sensor praktischer zijn, zolang het beeld onder echte lichtomstandigheden goed genoeg blijft.

Framesnelheid voor bewegend beeld

Framesnelheid wordt uitgedrukt in fps. Voor rustig meekijken is 15 fps soms genoeg. Voor vloeiend livebeeld, snelle beweging of machine vision is 30 fps of meer vaak beter.

Een hogere framesnelheid maakt beweging duidelijker, maar verhoogt ook de hoeveelheid data. Controleer daarom of interface, processor en software de gekozen fps aankunnen zonder vertraging of extra warmteproblemen.

Kijkhoek en lens voor de toepassing

De kijkhoek bepaalt hoeveel van de omgeving in beeld komt. Een brede lens is handig bij een voordeur, kleine kamer of robot die overzicht nodig heeft. Een smallere lens is beter als een object op afstand of een klein detail belangrijk is.

• Brede kijkhoek: meer overzicht, maar vaak meer vervorming en minder detail per object.
• Smalle kijkhoek: meer focus op detail, maar minder omgeving in beeld.
• Vaste focus: robuust en eenvoudig bij een bekende afstand.
• Autofocus: handig bij wisselende afstanden, maar duurder en complexer.

Stroomverbruik en warmteontwikkeling

Stroomverbruik is vooral belangrijk bij batterijproducten, draagbare apparatuur en kleine gesloten behuizingen. Een camera die continu streamt, gebruikt meer energie dan een camera die alleen kort actief wordt bij beweging.

Warmte kan de levensduur van onderdelen beïnvloeden en het beeld instabiel maken. Let daarom op piekverbruik, standby-verbruik, resolutie, framesnelheid en de belasting van de beeldverwerking.

Hoe kies je de juiste camera PCB voor jouw toepassing

De juiste camera PCB kies je door vanaf het gebruik terug te rekenen. Begin niet bij de duurste sensor of de hoogste resolutie, maar bij wat het product moet zien, onder welke omstandigheden dat gebeurt en hoeveel ruimte er beschikbaar is.

Begin met het doel van het beeld

Bepaal eerst wat het beeld moet opleveren. Gaat het om live meekijken, gezichtsherkenning, QR-codes lezen, defecten vinden, tellen of navigeren? Dat doel bepaalt welke specificaties zwaar wegen.

Een camera die alleen beweging detecteert, hoeft niet dezelfde resolutie te hebben als een camera die kleine serienummers leest. Voor beeldherkenning kan stabiel contrast belangrijker zijn dan een aantrekkelijk beeld voor het menselijk oog.

Bepaal licht afstand en kijkhoek

Meet of test de echte gebruikssituatie zo vroeg mogelijk. Noteer hoeveel licht er is, hoe ver het onderwerp van de camera staat en hoeveel omgeving in beeld moet komen.

• Bij weinig licht zijn sensorformaat, lensopening en ruisprestaties belangrijk.
• Bij grote afstand is voldoende detail belangrijker dan een brede kijkhoek.
• Bij kleine behuizingen moeten lenshoogte en kabelrichting vroeg worden gecontroleerd.

Controleer ruimte kabels en montagepunten

Een camera kan elektrisch goed passen en mechanisch toch problemen geven. Controleer daarom de lenshoogte, positie van connectoren, kabelbochten, schroefpunten en afstand tot het venster in de behuizing.

Vooral flexkabels verdienen aandacht. Ze mogen niet te scherp buigen en moeten tijdens montage op hun plek blijven. Een kleine wijziging in connectorpositie kan later veel assemblageproblemen voorkomen.

Test de module in echte gebruiksomstandigheden

Een datasheet laat niet zien hoe de camera reageert op tegenlicht, beweging, warmte, stof of langdurige belasting. Test daarom met prototypes in situaties die lijken op het echte gebruik.

Kijk niet alleen naar een stil testbeeld. Controleer ook streaming, opstarttijd, kleurweergave, scherpte na langere tijd en gedrag bij wisselend licht. Zo worden zwakke punten zichtbaar voordat de behuizing en elektronica definitief zijn.

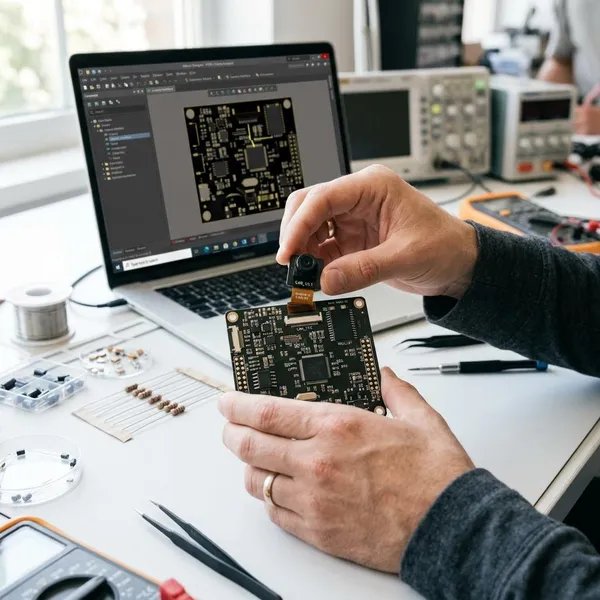

Waar let je op bij een leverancier voor camera PCB's

Een goede leverancier levert niet alleen een losse camera PCB, maar denkt mee over sensor, lens, printplaat, montage, testen en leverbaarheid. Dat is belangrijk omdat camerakwaliteit sterk afhangt van de combinatie van onderdelen.

Ervaring met cameramodules en PCB assemblage

Ervaring met zowel cameramodules als PCB assemblage helpt om praktische risico's vroeg te herkennen. Denk aan lensuitlijning, signaalproblemen, warmte, connectorbelasting en toleranties tijdens productie.

Vraag bij voorkeur naar vergelijkbare projecten. Een leverancier die eerder compacte camera-oplossingen heeft geproduceerd, kan vaak beter inschatten welke keuzes betrouwbaar zijn in serieproductie.

Ondersteuning bij sensor en lenskeuze

Sensor- en lenskeuze zijn lastig wanneer alleen datasheets worden vergeleken. Een leverancier moet kunnen uitleggen welke combinatie past bij lichtniveau, afstand, kijkhoek, resolutie, formaat en budget.

Goede ondersteuning voorkomt overdimensionering. Soms is een lagere resolutie met betere lichtgevoeligheid verstandiger dan een hoge resolutie die in de praktijk veel ruis geeft.

Mogelijkheid voor prototype en opschaling

Een prototype is nodig om beeldkwaliteit, montage en softwarekoppeling te testen. Daarna moet dezelfde oplossing ook geschikt zijn voor grotere aantallen, zonder dat onderdelen ineens slecht leverbaar of moeilijk te assembleren zijn.

Bespreek daarom proefseries, validatie, componentalternatieven en productietoleranties. Dat voorkomt dat een werkend prototype later alsnog vastloopt in productie.

Duidelijke test en kwaliteitscontrole

Bij camera PCB's hoort kwaliteitscontrole verder te gaan dan een elektrische functietest. Focus, beelduniformiteit, lenspositie, connectoren en soldeerverbindingen moeten betrouwbaar worden gecontroleerd.

• Vraag welke beeldtests standaard worden uitgevoerd.
• Controleer of focus en lensuitlijning worden vastgelegd.
• Bespreek temperatuurtesten als de camera in een kleine of warme behuizing komt.

Conclusie

Een printplaat camera kies je door sensor, lens, interface, formaat en montage samen te beoordelen. De beste keuze is niet automatisch de camera met de hoogste resolutie, maar de oplossing die onder echte omstandigheden betrouwbaar beeld levert en goed past in het productontwerp.
